トピックス

                     設計 (株)住まいの松木一級建築士設計事務所

                     施工 株式会社住まいの松木



画面をクリックすると拡大されます。



南アルプス市下今諏訪にある諏訪神社、下社の本殿再生工事の様子を紹介します。 再生前の本殿です。














屋根,組み物,垂木など痛みが激しくなっています。










足場を組んで解体が始まりました。すべて解体して工場へ運び、傷んでいる所を取替ます。















 銅葺き屋根は、改修後40年ほど経っているそうですが、まだまだ銅板はしっかりしているので再使用します。



屋根から解体が始まりました。



















 再使用する銅板です。使えるものには、どこの物か分かるよう番付を打っています。




 外した箱棟の屋根です。




本体解体の解体が、始まりました。

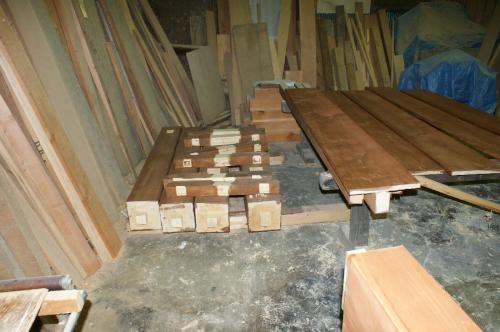

工場で加工が始まりました

破風板,裏甲を、加工しています。

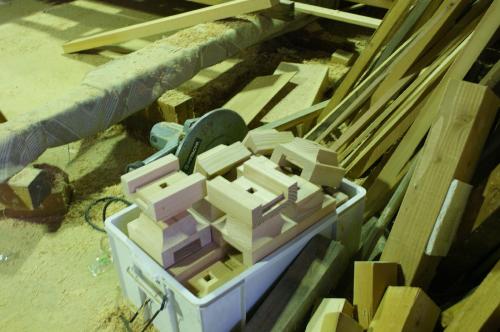

 傷んでいる肘木,巻斗を取替ます。




木製の鬼と、箱棟に付いていた門を作り替えました。













化粧屋根部を、工場で仮組をしています。









現場で組み立てが始まります。








































 屋根木工事が。ほぼ完成です。





























 箱棟,木製鬼も付き同時に銅板工事も始まっています。














高欄,も付きました。









 屋根も仕上がり、足場の解体です。








内部のすだれを取り付けています。




脇障子も改修しました。



既存建物のレベル差にモルタルを詰めました。



完成です。




















鬼も門も木製で作りました。まったく既存と同じように作りました。








内部に入る祠も修理しました。





                   設計 (株)住まいの松木一級建築士設計事務所

                   施工 株式会社住まいの松木



 画面をクリックすると拡大されます。

 元の社務所です。社務所新設に伴い多目的ホールとして活用していくようです。













 旧社務所玄関を入ったところです。左側が受付で、ご祈願の受け付けやお札、お守りの販売などをしていました。






隣の神社会館の祭壇。立派なものなので移設して活用します。






祭壇が移設されました。間仕切りを取り払い、広さ約30坪の一部屋にします。













こんな感じになりました。床は長尺シートで仕上げました。






 もともとあった障子です。













廊下を挟んだ反対側は台所、トイレ、シャワー室、控室などがあります。






玄関正面は風除け室を作りました。













                              設計 (株)住まいの松木一級建築士設計事務所

                              施工 株式会社住まいの松木



 画面をクリックすると拡大されます。

1軒の住宅が完成するまでを紹介していきます。

基礎工事まで

地盤調査のため地縄を張っています。




地鎮祭の祭壇です。




 基礎工事中です。




基礎工事まで終えました。






建て始めました。







ほぼ完成しました。

















外構工事も完成してすべての工事が完了しました。


                  設計 (株)住まいの松木一級建築士設計事務所

                  施工 株式会社住まいの松木



 画面をクリックすると拡大されます

完成した社務所の雪の日の様子です。

1610777290048 - コピー.jpg



工事着工前の様子です。神楽殿と入り口屋根の解体からはじめます。






  解体工事

神楽殿の解体が始まりました。 ここに新しい社務所をたてます。











地鎮祭

解体が終わり地鎮祭をしています。


















基礎工事

丁梁りを掛け基礎工事が始まりました。






べた基礎の地業をしています。






待合の土間床部はスタイロホームア50の断熱をしています。



























上棟式

土台も敷き終わり、上棟式前日から建て出しました。




















翌日棟木も上がり上棟式を執り行っています。













槌打ちの儀式です。






梅雨が来るので大急ぎで、屋根木工事をしています。

化粧仕上げなので雨には絶対濡らせません。



























化粧垂木,茅負,裏甲と納めています。




















野垂木を入れています。






野地板,フェルトを張っています。 フェルトを張ってしまえば安心です。




















破風板も取りつき、もう雨の心配は無くなりました。













屋根葺き工事が始まりました。






GL鋼板葺きです。






外部土間部格天井をくんでいます。













格天井が完成しました。板は無垢も杉板です、 手前天井は杉竿縁天井です外回りなので合板などは、使えません。






外長押工事をしています。






平行して船肘木も取り付けています。






柱止めが多く(ヒナトメ)を6か所切りました。













拝殿えの登り口,スロープと階段を施工しています。






左官工事も始まりフェルトと網張をしています。






漆喰壁の下地モルタルを塗っています。













裏側板壁も完成しました。






漆喰壁を塗り始めました。










 左官工事も終わり足場も外れて外回りは、ほぼかんせいです。




















内部も引き渡しに向け最終仕上げです。




テレビも待合,と事務室に天井吊りで設置しました。











拝殿の脇部屋に通じる入り口です。




拝殿左脇の旧受付,御朱印所部分解体土間工事です。









旧拝殿入り口に敷いてあった石をつかって車のお祓い所の石敷きが始まります。
















                    設計 (株)住まいの松木一級建築士設計事務所

                    施工 株式会社住まいの松木

                                               完成 令和2年

 画面をクリックすると拡大されます

令和元年の台風の被害を受けて屋根が飛ばされた、随身門です。銅板が無くなっています。




台風の風で銅板を屋根下地に止めておく吊り子が浮いてしまい銅板でシートをかけた状態になってしまいました。 風が吹くと銅屋根が、今にも飛ばされそうにふわふわ動く状態です。









屋根撤去工事

足場を掛け銅板の撤去作業が始まりました。




剥がして見ると屋根下地も相当傷んでいました。




鳥ヤスメもぐらぐらな状態です。







 神社関係者も誰も知らなかったのですが、正面左隅木の所が火事になり、補修が施されていました。









木工事

屋根葺き替えにあたり、野地板など全般にわたり屋根下地の改修工事を施しました。


































屋根葺き工事

 屋根張工事が始まりました。緑青色のガルバリウム鋼板で葺きます。









   完成しました。

 鬼は既存の物を補修し棟,鳥ヤスメは、銅板で補修,葺き替えしで仕上げました。




 拝殿側から見ています。



















 参考: 随神門は、寛文年間に再建され市の文化財になっているそうです。組物は出組で組れ、垂木は扇,飛猿垂木となっていて、割り付けは鎌倉割,等間割とあるそうですが、よほど調査しないと解りません。 神技と言われる規矩術(計算術)の中でも最難事と言われる仕事です。

私も大工になった者として一度は三手先,飛猿,扇垂木と挑戦する機会があったらいいなと思っています。
